Diseñar el perfil de la Leva con la Aplicación de Software.

Fundamental utilizaremos el programa SOLIDWORKS con el fin de cumplir nuestro objetivo que es realizando nuestra leva Cilíndrica Ranurada en breve se dará un análisis con el fin de que al lector le agrade y sea de su interés.

Primeramente se crean 2 círculos con el fin de darle el modelado deseado de nuestra leva ya antes mencionada.

Después se continua con una extruccion de

Se aplica redondeo en cada un de los aristas ya dibujados

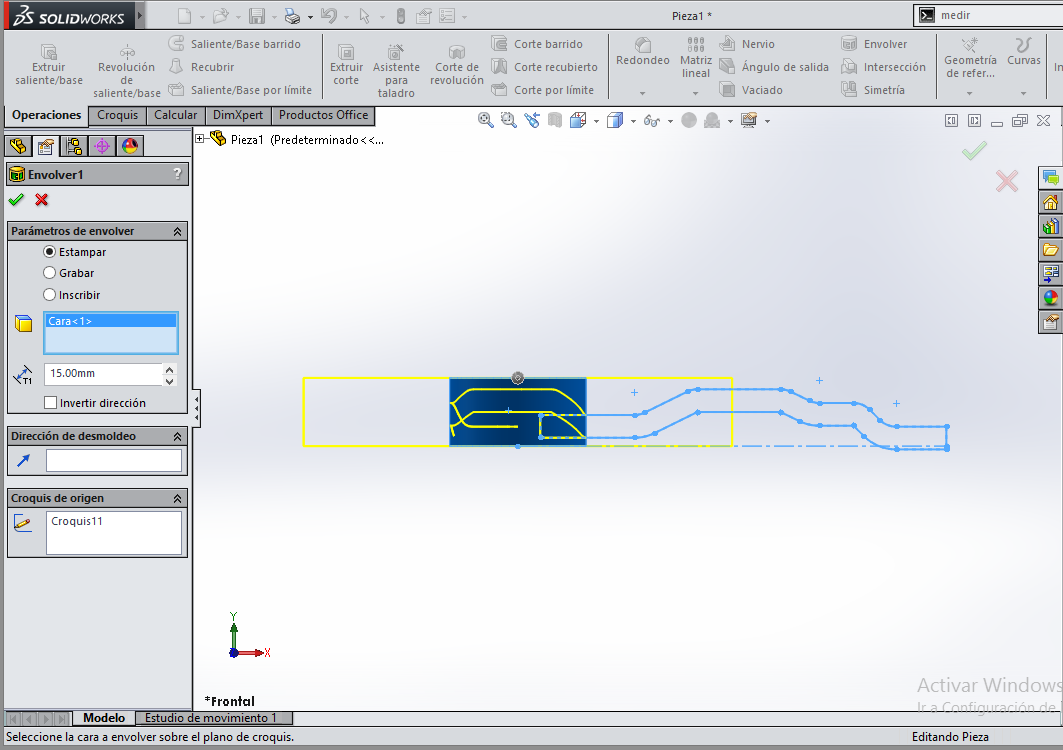

Finalmente se le aplica una opción que es envolver, seleccionamos cara y esto nos arroja.

Como resultado esto es lo que se observa y nuestro diseño de la leva cilíndrica Ranurada.

Comentarios

Entradas más populares de este blog

Leva Cilíndrica Ranurada

· Leva cilíndrica ranura da. Una leva es un elemento de máquina que tiene un perfil (o una ranura) curvo y que, por su movimiento alternativo o de rotación comunica un movimiento prefijado a otro elemento denominado seguidor , cuyo movimiento puede ser de traslación o de rotación. Forma parte de los mecanismos leva seguidor . · Leva de tipo axial con forma cilíndrica y una o más ranuras labradas sobre el cilindro que, al girar la leva, provocan el desplazamiento del seguidor o seguidores en dirección paralela al eje de giro de la leva. En la figura se aprecia una leva cilíndrica ranurada y su aplicación una caja de cambio de una motocicleta

Identificar cualquier tipo de leva y seguidor, y como se clasifican con el mecanismo de acuerdo a su movimiento.

Identificar cualquier tipo de leva, seguidor y Como se clasifican con el mecanismo de acuerdo a su movimiento. Tipos de leva: * Levas de disco: En este tipo de leva, el perfil está tallado en un disco montado sobre un eje giratorio (árbol de levas). El pulsador puede ser un vástago que se desplaza verticalmente en línea recta y que termina en un disco que está en contacto con la leva. *Levas cilíndricas Se trata de un cilindro que gira alrededor de un eje y en el que la varilla se apoya en una de las caras no planas. El punto P se ve así obligado a seguir la trayectoria condicionado por la distinta longitud de las generatrices. * Levas de traslación El contorno o forma de la leva de traslación se determina por el movimiento especifico del seguidor. Este tipo de leva es la forma básica. * Levas de rodillo En ésta, la leva roza contra un rodillo, que gira disminuyendo el rozamiento contra la leva * Levas de ranura El perfil (o ranura) que define e...

Visualizar el Funcionamiento de los Diversos Tipos de Levas Mediante el Uso de Vídeos y Animaciones para una Leva Cilíndrica

Visualizar el Funcionamiento de los Diversos Tipos de Levas Mediante el Uso de Vídeos y Animaciones para una Leva Cilíndrica. En este paso de nuestra investigación nosotros decidimos tomar planos en 2D con el fin de la mejora y facilidad a la hora de hacer la pieza en 3D.
