Diseño del Perfil de una Leva conforme al Desplazamiento.

Se Diseña conforme un:

-Contacto de deslizamiento:
Si en un mecanismo en el que existe contacto directo entre dos de sus eslabones, estos tienen movimiento relativo a lo largo de la tangente en el punto de contacto, entonces hay deslizamiento entre ellos y el contacto se denomina de deslizamiento.

- Contacto rodante:
En un mecanismo de contacto directo, existe rodadura sólo si no hay deslizamiento, y por tanto las componentes tangenciales de las velocidades de cada uno de los puntos deben ser iguales en magnitud y dirección. Para que esto ocurra y a la vez las componentes normales de

sean iguales se debe cumplir que coincidan en módulo, dirección y sentido, es decir sean idénticas.

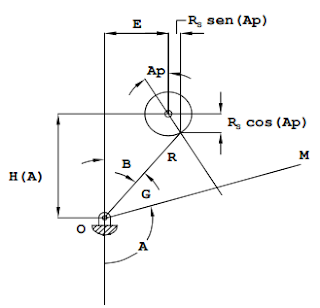

Por el cálculo: de sus coordenadas polares
(R y G) medidas a partir de la línea de referencia del cuerpo (OM).

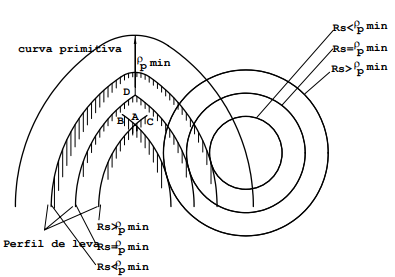

Radio de curvatura:El punto C es también el centro de curvatura de la curva primitiva, cuyo radio de curvatura es ρp.

Comentarios

Entradas más populares de este blog

Leva Cilíndrica Ranurada

· Leva cilíndrica ranura da. Una leva es un elemento de máquina que tiene un perfil (o una ranura) curvo y que, por su movimiento alternativo o de rotación comunica un movimiento prefijado a otro elemento denominado seguidor , cuyo movimiento puede ser de traslación o de rotación. Forma parte de los mecanismos leva seguidor . · Leva de tipo axial con forma cilíndrica y una o más ranuras labradas sobre el cilindro que, al girar la leva, provocan el desplazamiento del seguidor o seguidores en dirección paralela al eje de giro de la leva. En la figura se aprecia una leva cilíndrica ranurada y su aplicación una caja de cambio de una motocicleta

Determinar los Parámetros que influyen en la Construcción del Perfil de una Leva Cilíndrica.

Determinar los Parámetros que influyen en la Construcción del Perfil de una Leva Cilíndrica. La leva y el seguidor realizan un movimiento cíclico (360 grados). Durante un ciclo de movimiento el seguidor se encuentra en una de tres fases: } Subida (Rise). Durante esta fase el seguidor asciende. } Reposo (Dwell). Durante esta fase el seguidor se mantiene a una misma altura. } Regreso (Return). Durante esta fase el seguidor desciende a su posición inicial. Dependiendo del comportamiento que se le quiera dar al movimiento del seguidor dentro de estas fases (duración, velocidad , aceleración ), es la forma en la que se construirá la leva. y proporcionar un movimiento lineal. Un Contacto de deslizamiento y contacto rodante. Un DIAGRAMA DE DESPLAZAMIENTO. Un Perfil de leva, ,Círculo base, Curva primitiva. Un DISEÑO ANALÍTICO DE LEVA. Una La línea de contacto Un Radio de curvatura.

Diseñar el perfil de la Leva con la Aplicación de Software.

Fundamental utilizaremos el programa SOLIDWORKS con el fin de cumplir nuestro objetivo que es realizando nuestra leva Cilíndrica Ranurada en breve se dará un análisis con el fin de que al lector le agrade y sea de su interés. Primeramente se crean 2 círculos con el fin de darle el modelado deseado de nuestra leva ya antes mencionada. Después se continua con una extruccion de Se aplica redondeo en cada un de los aristas ya dibujados Finalmente se le aplica una opción que es envolver, seleccionamos cara y esto nos arroja. Como resultado esto es lo que se observa y nuestro diseño de la leva cilíndrica Ranurada.
